Huzal tekercses szűrőAz elemeket széles körben használják az ipari szűrésben, mivel folyamatosan tekercselt szálszerkezetük hatékony részecskevisszatartást biztosít, miközben rugalmasságot kínál a szűrési sűrűség és az anyagválasztás terén. A huzaltekercses szűrőelem teljesítményét azonban nem lehet pusztán a szűrési hatékonyság alapján megítélni.

Valós üzemi körülmények közöttnyomásesés, porvisszatartás, tisztítási teljesítmény és regenerációs viselkedésszorosan összefüggenek. Ha a por túl mélyen megszorul a szűrőközegben, vagy az impulzussugaras tisztítás nem tudja egyenletesen eltávolítani azt, a szűrőelem fokozatosan nagyobb maradék nyomásesést hoz létre. Az eredmény megnövekedett rendszerellenállás, csökkent légáramlás, magasabb energiafogyasztás és végső soron rövidebb élettartam.

A szűrőrendszerek tervezői és a beszerzési csoportok számára ezeknek a mechanizmusoknak a megértése elengedhetetlen a huzaltekercses szűrőelemek kiválasztásához és a megfelelő tisztítási stratégia megtervezéséhez.

A nyomásesés az egyik leghasznosabb mutatója annak, hogy a szűrőelem hogyan működik működés közben.

Amikor a levegő vagy a folyadék áthalad a szűrőközegen, a szálszerkezet által létrehozott ellenállás határozza meg, hogy mekkora nyomás szükséges a kívánt áramlási sebesség fenntartásához. Ahogy a befogott részecskék felhalmozódnak, a hatékony szűrési útvonalak egyre korlátozottabbá válnak, ami a nyomásesést növeli.

Huzaltekercses szűrőelem esetén a nyomásesés{0}}görbéjét számos tényező befolyásolja, többek között:

• Szűrési sebesség
• Por vagy szennyeződés koncentrációja
• Szál anyaga és átmérője
• Tekercselés sűrűsége
• Szűrő média szerkezete
• Részecskeméret-eloszlás
• Üzemeltetési feltételek
• A tisztítás gyakorisága és intenzitása

A nyomásesés fokozatos növekedése normális a szűrés előrehaladtával. Az aggodalom akkor kezdődik, amikor a szűrő tisztítás után nem tud megfelelően alacsony ellenállásra visszaállni.

Itt vanmaradék nyomáseséskülönösen fontossá válik.

Egy tisztítási ciklus után bizonyos részecskék elkerülhetetlenül a szűrőközegben vagy azon maradnak. A tisztítás után mért nyomásesést általában maradék nyomásesésnek nevezik.

Egy kis maradék nyomásesés azt jelzi, hogy a tisztítási folyamat eredményesen visszaállította a szűrő eredeti áteresztőképességének nagy részét. A folyamatosan növekvő maradék nyomásesés azonban azt sugallja, hogy a szennyeződések gyorsabban halmozódnak fel, mint amennyit el lehet távolítani.

Ez létrehoz egy ciklust:

Por felhalmozódása → hiányos tisztítás → nagyobb maradék nyomásesés → nagyobb légáramlási ellenállás → csökkent szűrési hatékonyság és élettartam.

Idővel a szűrő vizuálisan továbbra is sértetlennek tűnhet, miközben tényleges működési teljesítménye jelentősen romlott.

Emiatt a huzaltekercses szűrőelem kezdeti nyomásesésének értékelése nem elegendő. A hosszú távú nyomás-csökkenési viselkedést is figyelembe kell venni.

A huzaltekercses szűrés egyik alapvető kihívása a részecskék befogási helyének szabályozása.

Ideális esetben a szennyeződéseket úgy kell visszatartani, hogy hatékony szűrést biztosítsanak anélkül, hogy túlzott eltömődést okoznának. A szálszerkezettől és a működési feltételektől függően azonban a finom részecskék mélyebbre hatolhatnak a szűrőrétegbe.

Miután a részecskék beágyazódnak az üvegszálas hálózatba, sokkal nehezebb eltávolítani őket impulzus{0}}sugaras tisztítással.

Ez különösen fontos finom porral vagy magas szennyezőanyag-koncentrációval járó alkalmazásoknál. Egy szűrőelem kezdetben kiváló légáramlást és szűrési teljesítményt nyújthat, de ellenállása gyorsan megnőhet, ha a közeg szerkezete elősegíti a túlzott belső por behatolását.

A tekercsszerkezet kialakítása ezért nagy szerepet játszik annak meghatározásában, hogy a szűrő hogyan viselkedik a működési ciklusa során.

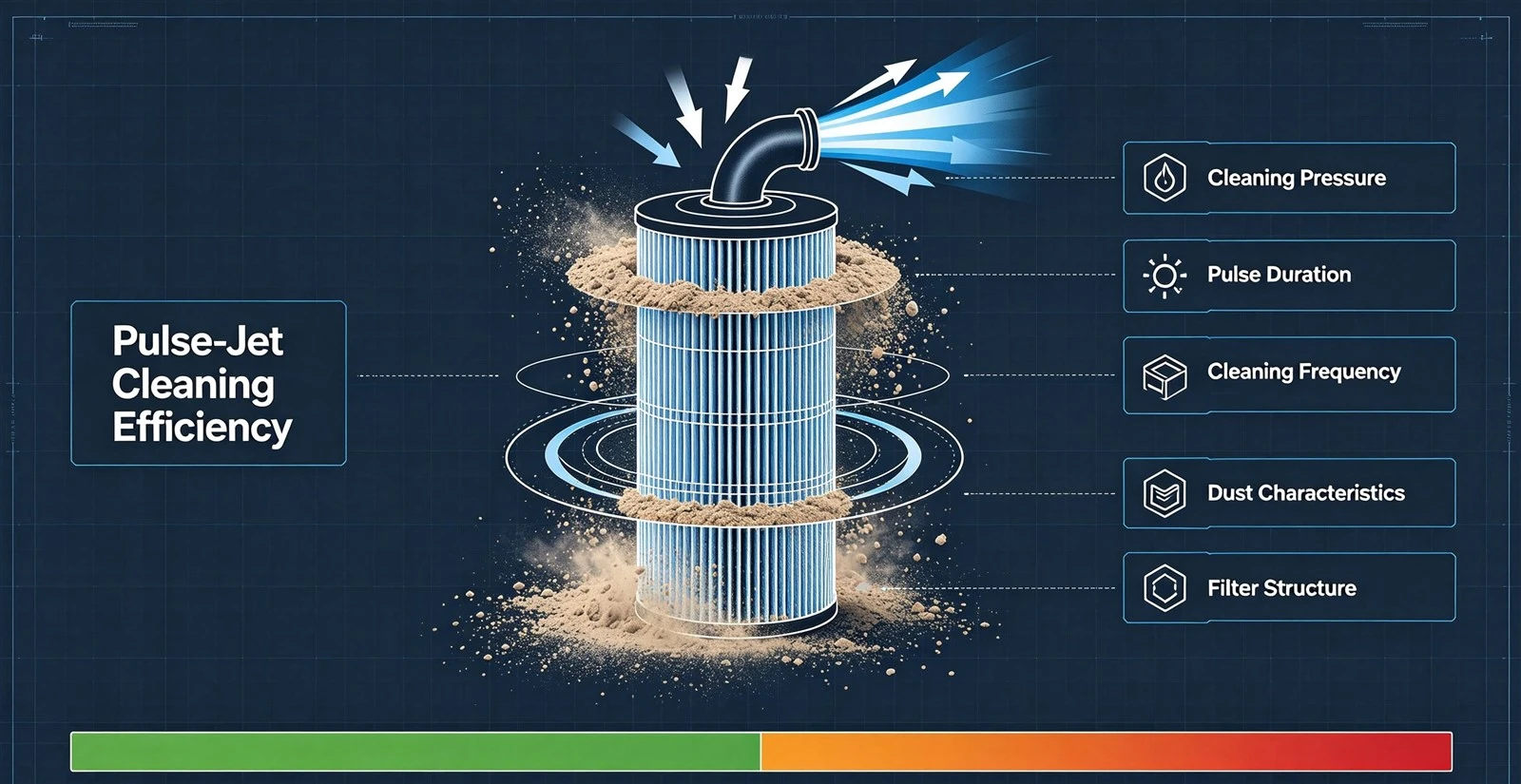

Az impulzusos-sugaras tisztítást általában a szűrőtasakokból és más ipari szűrőanyagokból felgyülemlett por eltávolítására használják. A sűrített levegő rövid felrobbanása ellentétes nyomáshullámot hoz létre, amely a szűrőanyag meghajlását okozza, és segít elmozdítani a felgyülemlett porréteget.

A tisztítás hatékonyságát azonban nem pusztán az impulzus jelenléte határozza meg.

Számos tényező befolyásolja a tényleges tisztítási eredményt:

1. Tisztítási nyomás

Előfordulhat, hogy az elégtelen nyomás nem hoz létre elegendő mechanikai erőt a felgyülemlett részecskék eltávolításához. A túlzott nyomás viszont szükségtelen mechanikai igénybevételt jelenthet a szűrőanyagon.

2. Impulzus időtartama

A sűrített-levegő impulzus időtartama befolyásolja a tisztítási energia szűrőelemhez való átvitelét. A nem megfelelő impulzusidő csökkentheti a tisztítás hatékonyságát, miközben növeli a sűrített-levegő fogyasztását.

3. Tisztítási gyakoriság

A túl gyakori tisztítás megszakíthatja a stabil szűrési feltételeket, és felgyorsíthatja a hordozó elfáradását. A túl ritka tisztítás miatt a porréteg túlzottan összetömörödhet.

4. Por jellemzői

A részecskék mérete, alakja, nedvességtartalma és kohéziója befolyásolja, hogy a felgyülemlett por milyen könnyen szabadul fel.

5. A szűrő szerkezete

A szűrőközeg fizikai szerkezete határozza meg, hogy a részecskék hogyan kerülnek befogásra, és milyen hatékonyan érhetik el a mechanikai vagy pneumatikus tisztítóerők a szennyezett területeket.

Következésképpen a rossz regenerációs teljesítményt nem feltétlenül a tisztítórendszer okozza.A szűrőanyagot és a tisztítási paramétereket egy operációs rendszernek kell tekinteni.

A szűrési sebesség egy másik kritikus változó a huzaltekercses szűrő alkalmazásokban.

Ha a szűrési sebesség növekszik, egy adott időtartamon belül több folyadék halad át a szűrőközegen. Az áramlási ellenállás ebből eredő növekedése felgyorsíthatja a nyomásesés növekedését, különösen akkor, ha a szűrő már jelentős szennyezőanyag-terhelést hordoz.

Ez azt jelenti, hogy az egyik működési körülményhez kiválasztott huzaltekercses szűrőelem lényegesen nagyobb szűrési sebesség mellett nem működik azonosan.

Mérnöki alkalmazásoknál ezért fontos, hogy a szűrőt reális működési feltételek mellett értékeljék, ahelyett, hogy kizárólag a névleges specifikációkra hagyatkoznának.

A gyakorlati értékelés során figyelembe kell venni:

Tényleges áramlási sebesség + effektív szűrési terület + szennyezőanyag koncentráció + működési ciklus + tisztítási feltételek.

Bármelyik paraméter elkülönített vizsgálata a szűrő teljesítményének pontatlan értékeléséhez vezethet.

A beáramló por koncentrációja közvetlenül befolyásolja a szűrő ellenállását.

A magasabb porkoncentráció azt jelenti, hogy a szűrőközeg nagyobb szennyezőanyag-terhelést kap ugyanazon működési időszak alatt. Ha a tisztítórendszer nem tud lépést tartani ezzel a felhalmozódással, a maradék nyomásesés fokozatosan növekszik.

Ez különösen fontos ipari környezetben, ahol a porkoncentráció jelentősen ingadozik a gyártási ciklus során.

Például egy viszonylag tiszta körülmények között működő szűrő stabil nyomásesési viselkedést{0}} mutathat, miközben ugyanaz a szűrő gyors ellenállásnövekedést tapasztalhat nagy porterhelés esetén.

Ezért a szűrő kiválasztásának nem csak az átlagos működési feltételeken, hanem a reális csúcsterhelési forgatókönyveken is kell alapulnia.

A nyomásesés-a szűrés kezdeti szakaszában jelentősen eltérhet a stabil szűrési szakasztól.

Amikor egy új szűrőelem működésbe lép, a szűrőközegben még nem alakult ki normál szennyezőréteg. Ahogy a részecskék elkezdenek felhalmozódni, a szűrőszerkezet dinamikusan megváltozik.

Ezt a kezdeti időszakot néha apor-betöltés vagy szűrő-kondicionálás.

Ebben a szakaszban a nyomásesés gyorsabban változhat, mint egy viszonylag stabil porréteg kialakulása után. A nyomásesési görbét befolyásoló tényezők{1}} összetettebbek is lehetnek.

Ennek az átmenetnek a megértése azért fontos, mert a kezdeti szűrési viselkedés befolyásolhatja a következő tisztítási ciklusokat és a hosszú távú működési ellenállást-.

A laboratóriumi tesztelés és a rendszertervezés szempontjából ezért a nyomásesés-változások szűrés kezdetétől regisztrálása hasznosabb információval szolgálhat, mint a végleges stabilizált érték mérése.

A teljes léptékű szűrőrendszerek sok kölcsönhatásban lévő változót tartalmaznak, ami megnehezíti egyetlen paraméter hatásának meghatározását.

Egy ellenőrzött egyetlen-szűrő-tasak teszt segíthet elkülöníteni a működési feltételek és a nyomásesési viselkedés közötti konkrét összefüggéseket.

Például a kísérleteket meg lehet tervezni annak vizsgálatára, hogy miként változnak a következők:

hatással van mind a pillanatnyi nyomásesésre, mind a tisztítás utáni maradék nyomásra.

Különös figyelmet kell fordítani a maradék nyomásra a korai szűrési ciklusok során. Ezek a mérések segíthetnek megállapítani, hogy a szűrőközeg könnyen regenerálható-e, vagy a szennyeződések egyre inkább beágyazódnak-e a szálszerkezetbe.

Az ilyen adatok hasznos mérnöki alapot nyújthatnak az impulzus{0}}sugárparaméterek kiválasztásához és annak meghatározásához, hogy egy adott szűrő kialakítása megfelelő-e a tervezett alkalmazáshoz.

A huzaltekercses szűrőelem kiválasztásakor a vásárlók gyakran a szűrési minősítésre, a méretekre és a kezdeti árra összpontosítanak. Ezek a specifikációk fontosak, de nem mondják el a teljes történetet.

A teljesebb értékelésnek tartalmaznia kell:

1. Szűrési teljesítmény

A szűrőnek biztosítania kell a szükséges szintű részecske-visszatartást anélkül, hogy szükségtelen áramlási ellenállást hozna létre.

2. Nyomás-esési viselkedés

Figyelembe kell venni mind a kezdeti nyomásesést, mind a nyomásesés növekedési sebességét a működés során.

3. Regenerációs képesség

Az impulzusos tisztítást használó alkalmazásoknál a szűrőnek kompatibilisnek kell lennie a tervezett tisztítási módszerrel és működési paraméterekkel.

4. Szerkezeti következetesség

Az egyenletes tekercselés és az egyenletes száleloszlás fontos a kiszámítható szűrési teljesítmény fenntartásához egyik szűrőelemről a másikra.

5. Élettartam

A valamivel magasabb kezdeti vételárral rendelkező szűrő alacsonyabb működési költséget kínálhat, ha hosszabb ideig stabil nyomásesést tart fenn, és kevesebb cserét igényel.

Éppen ezért a szűrőválasztást ateljes működési költséga vételár helyett.

A regenerációs teljesítmény javítása a szűrő szerkezete és a szennyező anyagok viselkedése közötti kapcsolat megértésével kezdődik.

Egy jól-megtervezett huzaltekercses szűrőnek számos versengő követelményt kell kiegyensúlyoznia:

Magas részecskemegtartás + szabályozott nyomásesés + hatékony tisztítás + mechanikai tartósság.

A szűrési sűrűség növelése javíthatja a részecskék befogását, de a túlzott sűrűség növelheti az áramlási ellenállást is. A nyitottabb szerkezet csökkentheti a kezdeti nyomásesést, de lehetővé teheti, hogy több részecske mélyebben behatoljon a közegbe.

A cél tehát nem egyszerűen a szűrő "sűrűbbé" vagy "nyitottabbá tétele". A cél egy olyan szerkezet kialakítása, amely illeszkedik az alkalmazás szennyezőanyag-jellemzőihez és működési feltételeihez.

Ugyanilyen fontos az anyagválasztás. A különböző szálak eltérő felületi jellemzőkkel, mechanikai tulajdonságokkal és kémiai ellenállással rendelkeznek. Ezek a különbségek befolyásolhatják a részecskék adhézióját és a szűrőanyag azon képességét, hogy ellenálljon az ismételt tisztítási ciklusoknak.

A szűrőanyagokra és a szűrővel kapcsolatos{0}}megoldásokra összpontosító gyártókéntANDAnagy figyelmet fordít a szűrőközeg szerkezete, a nyomásesés, a szennyezőanyag-terhelés és az élettartam közötti összefüggésre.

Huzaltekercses szűrési alkalmazásoknál az anyagválasztás és a tekercselés konzisztenciája különösen fontos, mivel ezek befolyásolják a belső áramlási útvonalakat, amelyeken a szűrt közeg halad.

Az ANDA szűrőanyagokkal kapcsolatos tapasztalata támogatja az ügyfeleket abban, hogy a szűrőanyagot a tényleges alkalmazási követelményeik szerint értékeljék, ahelyett, hogy egyetlen szűrési specifikációra hagyatkoznának.

Az ipari vásárlók számára ez a megközelítés különösen értékes lehet huzaltekercses szűrőelemek fejlesztése vagy beszerzése során a különböző áramlási sebességekhez, szennyeződési feltételekhez és szűrőrendszerekhez.

A cél egyértelmű: olyan szűrőanyagokat biztosítson, amelyek kiszámítható teljesítményt nyújtanak a teljes működési ciklusban,{0}}nem csak elfogadható eredményeket, ha a szűrő új.

A huzaltekercses szűrőelem értékelésének legmegbízhatóbb módja a teljes működési ciklus megtekintése.

Kérdezés helyett:

"Mennyire hatékonyan távolítja el a részecskéket ez a szűrő?"

a mérnököknek és a beszerzési csapatoknak a következőket is meg kell kérdezniük:

• Milyen gyorsan nő a nyomásesés?
• Mekkora nyomásesés marad a tisztítás után?
• A maradék nyomás stabilizálódik, vagy tovább emelkedik?
• Hogyan reagál a szűrő a nagyobb porkoncentrációra?
• Mennyire érzékeny a teljesítmény a szűrési sebességre?
• A szűrő ellenáll az ismételt tisztítási ciklusoknak?
• Mennyi a várható élettartam a tényleges üzemi körülmények között?

Ezek a kérdések sokkal világosabb képet adnak a hosszú távú -szűrési teljesítményről.

A szűrőelem nem egyszerűen egy gát, amely felfogja a szennyeződéseket. Ez egy dinamikus alkatrész, amelynek teljesítménye a szűrés és tisztítás során folyamatosan változik.

A huzaltekercses szűrőelemekkel kapcsolatos fő problémák gyakran nem láthatók a működés első néhány órájában. A fontosabb kérdések az ismételt szűrési és tisztítási ciklusok során merülnek fel.

A rostrétegben visszamaradt por, a hiányos impulzus{0}}sugaras tisztítás, az egyenetlen regeneráció és a folyamatosan növekvő maradék nyomásesés fokozatosan növelheti a rendszer ellenállását és csökkentheti a szűrő élettartamát.

EmiattA nyomásesést kulcsfontosságú teljesítménymutatóként kell kezelni a teljes szűrési ciklus során.

A szűrési sebesség, a porkoncentráció, a közeg szerkezete és a tisztítási paraméterek hatásainak megértése segíthet a mérnököknek megbízhatóbb szűrőrendszerek kifejlesztésében, és segíthet a beszerzési csapatoknak jobb, hosszú távú vásárlási döntésekben{0}}.

Olyan gyártóknak, mint plANDA, a kihívás nem egyszerűen egy olyan szűrőanyag előállítása, amely megfelel a kezdeti szűrési követelményeknek. A nagyobb cél a szűrési hatékonyság, a nyomásstabilitás, a regenerációs teljesítmény, a tartósság és a teljes működési költség közötti gyakorlati egyensúly elérése.
